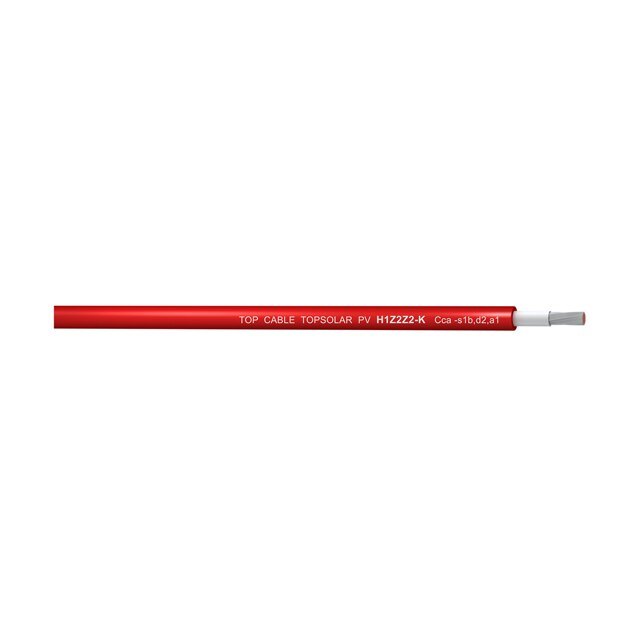

Een rode solarkabel van 6 mm² verbindt je zonnepanelen met elkaar en met de omvormer. Deze kabel volgt EN 50618, de Europese norm voor PV-kabels, en draagt daarom de typeaanduiding H1Z2Z2-K. Hij is gemaakt om jarenlang zon, regen, vorst en ozon te doorstaan, op het dak of in een veldopstelling.
Waarom kies je 6 mm²?
Hoe dikker de geleider, hoe minder energie er onderweg verloren gaat. Met 3,39 Ω/km heeft 6 mm² een derde minder weerstand dan 4 mm² (5,09 Ω/km). Dat loont vooral bij een lange afstand tussen dak en omvormer of bij panelen met een hoge stroom. De juiste doorsnede rekent je installateur uit op basis van de stringstroom, de lengte en het toegelaten spanningsverlies.
Voordelen
- dubbel geïsoleerd, dus geschikt voor installaties in beschermingsklasse II
- vertinde, soepele koperen geleider die corrosie aan connectoren tegengaat
- zeer goed bestand tegen uv-straling (EN 50289-4-17/A), weer en ozon (EN 50396)
- bestand tegen zuren, logen, olie, vet en ammoniak, bijvoorbeeld op een stal
- halogeenvrij, vlamvertragend en rookarm bij brand
- verwachte levensduur van meer dan 25 jaar volgens IEC/EN 60216-1
Toepassing en plaatsing
Je mag de kabel buiten, binnen en in buizen leggen. Ook rechtstreeks in de grond kan, als de sleuf vlak en steenvrij is en een zandbed heeft, en de kabel beschermd is tegen knaagdieren, agressieve stoffen en tussenkomst van derden. Houd een buigstraal aan van minstens 3 keer de buitendiameter en trek met hoogstens 90 N (15 N per mm²). Bij 60 °C omgevingstemperatuur draagt één kabel vrij in de lucht 70 A; bij hogere temperaturen geldt een correctiefactor.
Goed om te weten
Gebruik connectoren die geschikt zijn voor 6 mm² en voor deze buitendiameter, en krimp ze met het juiste gereedschap. Zonnepanelen leveren gelijkspanning zodra er licht op valt, ook als de omvormer uit staat. Laat de plaatsing en aansluiting daarom over aan een bevoegd installateur. Voor de ingebruikname moet de installatie gekeurd worden door een erkend organisme.
| Kabeltype | H1Z2Z2-K |
|---|---|
| Doorsnede | 1 × 6 mm² |
| Kleur | rood |
| Geleider | vertind koper, soepel (klasse 5) |
| Isolatie en mantel | halogeenvrij, vernet |
| Nominale spanning | DC 1,5/1,5 kV (max. DC 1,8/1,8 kV) |
| Testspanning | AC 6,5 kV |
| Omgevingstemperatuur | -40 °C tot +90 °C |
| Max. geleidertemperatuur | 120 °C (20.000 uur), kortsluiting 250 °C gedurende 5 s |
| Stroombelastbaarheid (omgeving tot 60 °C) | 70 A vrij in lucht, 67 A op een oppervlak, 57 A met 2 kabels tegen elkaar |
| Geleiderweerstand bij 20 °C | 3,39 Ω/km |
| Minimale buigstraal | 3 × de buitendiameter |
| uv-bestendigheid | EN 50289-4-17/A |
| Normen | EN 50618, EN 50575, RoHS |
| Verkoop | per meter |
| Referentie | P962000-R |
| Categorie | Kabels en toebehoren |
| Gewicht | 0,07 kg |
