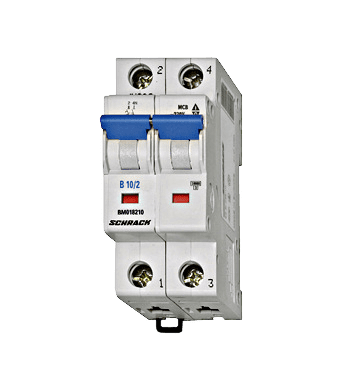

Ce disjoncteur 10A à courbe B de Schrack surveille un circuit et le coupe en cas de surcharge ou de court-circuit. Avec son calibre de 10 A, il est destiné aux circuits de faible puissance. Après un déclenchement, vous le réarmez en remontant la manette, une fois la cause du défaut éliminée.
À quoi sert un disjoncteur courbe B de 10 A ?
- l'éclairage intérieur ou extérieur, par exemple un long circuit vers le jardin ou une annexe
- les volets roulants et les stores screen électriques
- un groupe de ventilation
- la sonnette, la porte de garage ou des circuits de commande
De nombreuses habitations belges sont encore équipées d'un réseau 3×230 V, dans lequel les deux conducteurs d'un circuit sont des phases. Ce disjoncteur bipolaire les protège tous les deux ; sur un réseau 3N×400 V, il protège la phase et le neutre.
Les atouts du Schrack BMS4
- courbe B : déclenchement magnétique dès 3 à 5 fois le courant nominal, même lorsque le courant de court-circuit reste faible sur un long câble
- pouvoir de coupure de 4,5 kA selon EN 60898-1 et de 6 kA selon EN 60947-2
- sur chaque pôle, une fenêtre indique en rouge ou en vert si le contact est fermé
- manette verrouillable, pratique lorsqu'on intervient sur le circuit
Bon à savoir
Un éclairage LED abondant sur un même circuit provoque un bref pic de courant à l'allumage ; on choisit alors généralement un disjoncteur courbe C. Faites poser le disjoncteur par un électricien qualifié. Toute installation nouvelle ou modifiée doit ensuite être contrôlée par un organisme agréé.
| Référence | BM418210 (Schrack BMS4 B 10/2) |
|---|---|
| EAN | 9004840394283 |
| Courant nominal | 10 A |
| Courbe | B |
| Pôles | 2P, deux pôles protégés |
| Pouvoir de coupure | 4,5 kA (EN 60898-1), 6 kA (EN 60947-2) |
| Tension nominale | 230/400 V AC, 50/60 Hz |
| Largeur | 2 modules (env. 35 mm) |
| Section raccordable | 1 à 25 mm² |
| Fusible amont max. | 80 A gG |
| Indice de protection | IP20, IP40 avec plastron |
| Température ambiante | -5 °C à +40 °C (étalonnage à 30 °C) |
| Normes | EN 60898-1, EN 60947-2 |
| Référence | 9004840394283 |
| Catégorie | Disjoncteurs et différentiels |
| Merk | Schrack |
| Poids | 0,24 kg |
