Novotegra Mittelklemme 30-42 schwarz

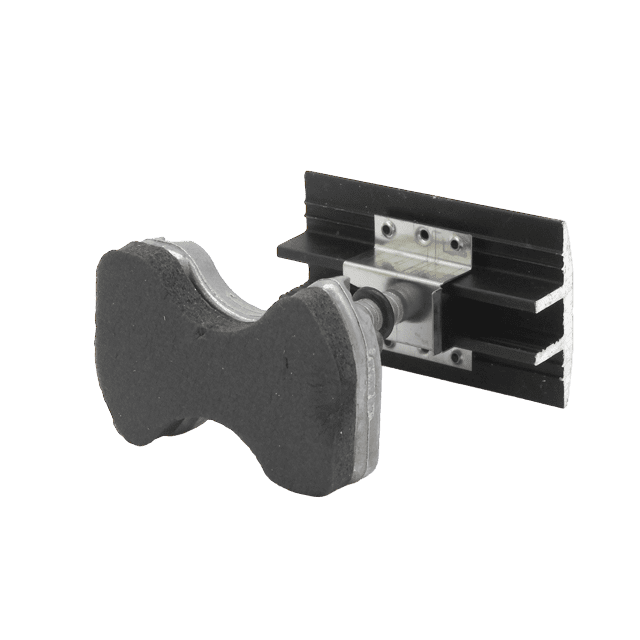

Eine Mittelklemme sitzt zwischen zwei Solarmodulen und drückt beide Rahmen gleichzeitig auf die Montageschiene. Diese Novotegra-Mittelklemme 30-42 Set C aus schwarz eloxiertem Aluminium hat ein Kontaktplättchen (contact latch). Dieses Plättchen stellt einen leitenden Kontakt zwischen Modulrahmen und Montagesystem her und ist für den Potentialausgleich und die Ableitung von Blitzströmen gedacht.

Warum diese Mittelklemme?

• Zwei Module pro Klemme: Links und rechts der Klemme liegt jeweils ein Modulrahmen.
• Ausgeführt mit einem Kontaktplättchen, für das ein TÜV-Zertifikat vorliegt.
• Rastet in der C- oder C-N-Schiene ein, sodass die Klemme nicht verrutscht, während Sie das nächste Modul heranschieben.
• Vormontiert geliefert: weniger lose Teile auf dem Dach.
• Schwarze Ausführung, passend zu schwarzen Modulrahmen.

So funktioniert das Klemmsystem

Das Novotegra-System für Ziegeldächer besteht aus drei Ebenen: Dachhaken auf den Sparren, pro Modulreihe zwei Montageschienen und darauf die Klemmen. Endklemmen schließen die Reihe an beiden Seiten ab, Mittelklemmen halten die Module dazwischen. Pro Schiene setzen Sie zwischen jedes Modulpaar eine Mittelklemme: Bei einer Reihe aus fünf Modulen sind das acht.

So montieren Sie die Mittelklemme

1. Befestigen Sie das erste Modul an der Außenseite mit zwei Endklemmen.
2. Klicken Sie die Mittelklemme von oben in die Schiene, direkt am Rahmen dieses Moduls.
3. Schieben Sie das nächste Modul fest gegen die Klemme.
4. Ziehen Sie die Klemmschraube (Sechskant 8 mm) mit dem Anzugsdrehmoment an, das Novotegra in der Montageanleitung angibt.

Gut zu wissen

• Ob und wie Module und Montagesystem geerdet oder in den Potentialausgleich einbezogen werden, entscheidet Ihre Elektrofachkraft nach den geltenden Vorschriften.
• Module mit einem Rahmen von 30 mm, wie das Jinko Solar Tiger Neo, liegen im Klemmbereich dieser Klemme.
• Für die äußeren Module jeder Reihe verwenden Sie die passende Novotegra-Endklemme 30-42.
