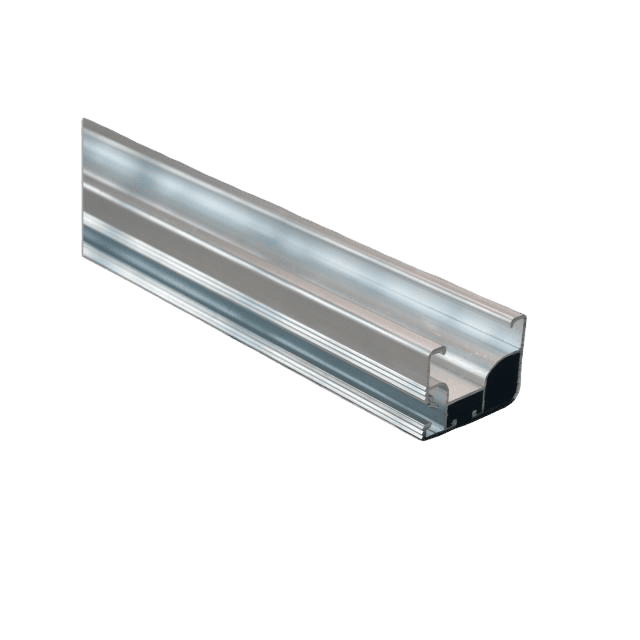

Die Novotegra C-N-Schiene 37 ist eine Montageschiene aus Aluminium für Solarmodule auf einem geneigten Ziegeldach. Das Profil von 52 × 37 mm kombiniert einen offenen Kabelkanal mit einer durchgehenden Seitennut: Über diese Nut wird die Schiene seitlich an den Dachhaken befestigt. Auf der Oberseite rasten die Mittel- und Endklemmen ein, die die Module halten.
Vorteile
- Kabelkanal im Profil: Kabel liegen geschützt in der Schiene, auf Wunsch unter einem Novotegra-Abdeckprofil.
- Geriffelte Seitennut: Die Schiene lässt sich gegenüber den Dachhaken in der Höhe ausrichten, um Unebenheiten im Dach auszugleichen.
- Während der Montage begehbar.
- Endklemmen können bündig mit dem Schienenende abschließen, für einen sauberen Rand.
- Mittlere Tragfähigkeit; für höhere Lasten bietet Novotegra die C-N-Schiene 60.
Wo verwenden Sie diese Montageschiene?
Im Side-Fix-System von Novotegra liegt die C-N-Schiene 37 waagerecht auf dem Ziegeldach, mit zwei Schienen unter jeder Modulreihe. Novotegra setzt sie auch als Querschiene in einer Kreuzschienenmontage ein, zum Beispiel für quer verlegte Module. Das System ist für Tondachziegel und Betondachsteine sowie für Sparren ab 36 mm Breite ausgelegt.
Gut zu wissen
- Der Abstand zwischen den Dachhaken und der Überstand der Schiene ergeben sich aus einer statischen Berechnung, die Novotegra mit der Planungssoftware Solar-Planit erstellt.
- Auf Schiene, Haken und Klemmen gewährt Novotegra 12 Jahre Garantie ab der Installation, vorausgesetzt, die Montage erfolgt gemäß der Anleitung.
- Zum Ablängen verwenden Sie eine Kappsäge. Für Full-Black-Module gibt es dieselbe Schiene aus schwarz eloxiertem Aluminium.
- Überlassen Sie die Montage einem qualifizierten Installateur.
| Artikelnummer Novotegra | 03-001670 |
|---|---|
| Typ | C-N-Schiene 37 mit Kabelkanal und Seitennut |
| Länge | 5,90 m |
| Profil | 52 × 37 mm |
| Bodenstärke | 1,6 mm |
| Material | Aluminium, blank |
| Gewicht | ca. 4,9 kg pro Schiene |
| Tragfähigkeit | mittel (laut Novotegra) |
| Befestigung am Dachhaken | seitlich, mit Hammerkopfschraube in der Seitennut |
| Schienenverbinder | Novotegra C-N 37 S, 250 mm |
| System | Novotegra Side-Fix, Tondachziegel und Betondachsteine |
| Dachneigung | 0 – 60° |
| Garantie Novotegra | 12 Jahre ab Installation |
| Artikelnummer | 03-001670 |
| Kategorie | Montagesysteme |
| Merk | Novotegra |
| Gewicht | 4,75 kg |
