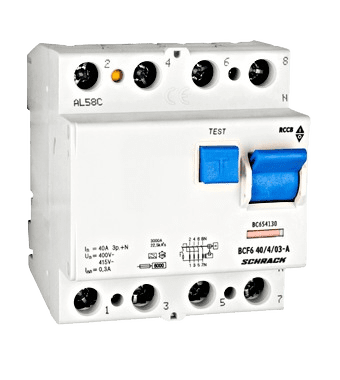

Ce différentiel tétrapolaire 30 mA protège les personnes dans une installation à trois phases et neutre. Il surveille les quatre conducteurs ensemble et déclenche au plus tard lorsque le courant de fuite atteint 30 mA. Avec ses 4 modules, il est deux fois plus large que la version bipolaire.
Utilisation dans une habitation triphasée
Dans une installation 3N×400 V, un seul interrupteur différentiel tétrapolaire de 30 mA peut protéger des circuits répartis sur différentes phases, par exemple :
- la salle de bains, le lave-linge et le sèche-linge, pour lesquels le RGIE (Règlement général sur les installations électriques) exige 30 mA
- un appareil triphasé pour lequel le fabricant prescrit 30 mA
- les circuits d'un atelier ou d'un abri de jardin
Avantages
- type A : sensible au courant alternatif et au courant continu pulsé
- bouton de test fonctionnel entre 195,5 et 440 V AC
- tenue aux courants de choc supérieure à 250 A (8/20 µs), ce qui limite les déclenchements intempestifs dus aux pics de tension
- bornes ouvertes et bornes à étrier des deux côtés
Installation et raccordement
Le BCF6 tétrapolaire possède des bornes pour les trois phases et un neutre repéré par la lettre N. Il se clipse sur un rail DIN de 35 mm et peut être alimenté par le haut ou par le bas. Les bornes acceptent du fil souple jusqu'à 2 × 16 mm² ou du fil rigide jusqu'à 35 mm².
Bon à savoir
Si vous l'utilisez sur un réseau sans neutre ou avec moins de pôles, raccordez-le selon les instructions de Schrack. Pour une borne de recharge ou un onduleur, le fabricant peut exiger un autre type, comme le type B. Sa pose revient à un électricien qualifié ; le contrôle par un organisme agréé est ensuite obligatoire.
| Référence | BC654103 (Schrack BCF6 40/4/003-A) |
|---|---|
| EAN | 9004840394177 |
| Courant nominal | 40 A |
| Sensibilité (IΔn) | 30 mA |
| Type | A (courant alternatif et courant continu pulsé), instantané |
| Pôles | 4P (3P+N) |
| Tension nominale | 230/400 V AC, 50/60 Hz |
| Tenue au court-circuit | 6 kA avec fusible amont de 63 A gG max. |
| Temps de déclenchement | 300 ms max. à 30 mA, 40 ms max. à 150 mA |
| Largeur | 4 modules (70 mm) |
| Section raccordable | 1 à 35 mm² rigide, 2 × 16 mm² souple |
| Puissance dissipée | 9,6 W |
| Température de fonctionnement | -25 °C à +40 °C |
| Normes | EN 61008-1, EN 61008-2-1 |
| Référence | 9004840394177 |
| Catégorie | Disjoncteurs et différentiels |
| Merk | Schrack |
| Poids | 0,32 kg |
